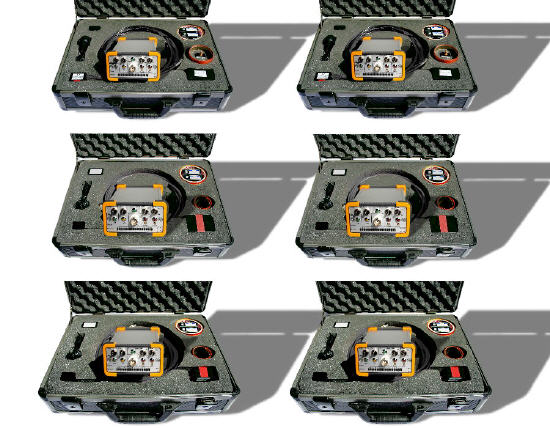

Systeme im Koffer, enthalten alles notwendige um ein Telemetriesystem möglichst einfach und kostengünstig zu installieren. Es gibt folgende Standard-Ausstattungs-varianten:

D1-D2 komplette Systeme




System KD1-TKS 1-Kanal Telemetrie

  • Steuergerät WD1-TM 1-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).

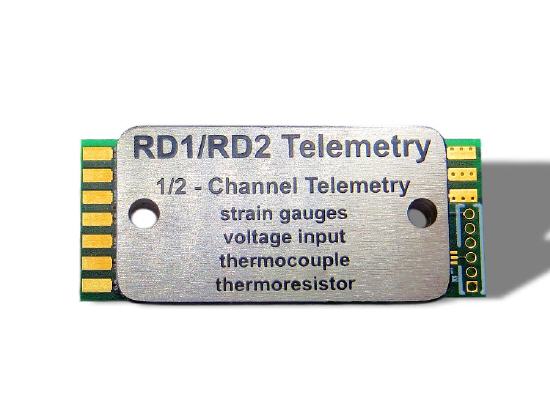

  • Rotorelektronik RD1-M 1-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang.
  • Induktivübertrager SD1-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm.
  • Induktivübertrager SD1-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm.
  • Empfangskopf SD1-E1 (Stator), wenn die Rotorelektronik mit Batterie versorgt wird, empfängt der Empfangskopf die Messignale, bei fachgerechter Installation für Distanzen >300 mm.
  • Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm.
  • Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz.
  • Dokumentation

Datenblatt System KD1-TKS

System KD1-TKS 1-Kanal Telemetrie



System KD2-TKS 2-Kanal Telemetrie

  • Steuergerät WD2-TM 2-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Rotorelektronik RD2-M 2-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang.
  • Induktivübertrager SD2-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm.
  • Induktivübertrager SD2-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm.
  • Empfangskopf SD2-E1 (Stator), wenn die Rotorelektronik mit Batterie versorgt wird, empfängt der Empfangskopf die Messignale, bei fachgerechter Installation für Distanzen >300 mm.
  • Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm.
  • Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz.
  • Dokumentation

Datenblatt System KD2-TKS

System KD2-TKS 2-Kanal Telemetrie



System KD1-TS4 1-Kanal Telemetrie

  • Steuergerät WD1-TM 1-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Rotorelektronik RD1-M 1-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang.
  • Induktivübertrager SD1-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm.
  • Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm.
  • Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz.
  • Dokumentation

Datenblatt System KD1-TS4

System KD1-TS4 1-Kanal Telemetrie



System KD2-TS4 2-Kanal Telemetrie

  • Steuergerät WD2-TM 2-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Rotorelektronik RD2-M 2-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang.
  • Induktivübertrager SD2-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm.
  • Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm.
  • Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz.
  • Dokumentation

Datenblatt System KD2-TS4

System KD2-TS4 2-Kanal Telemetrie



System KD1-TS2 1-Kanal Telemetrie

  • Steuergerät WD1-TM 1-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Rotorelektronik RD1-M 1-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang.
  • Induktivübertrager SD2-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm.
  • Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm.
  • Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz.
  • Dokumentation

Datenblatt System KD1-TS2

System KD1-TS2 1-Kanal Telemetrie



System KD2-TS2 2-Kanal Telemetrie

  • Steuergerät WD2-TM 2-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Rotorelektronik RD2-M 2-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang.
  • Induktivübertrager SD2-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm.
  • Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm.
  • Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz.
  • Dokumentation

Datenblatt System KD2-TS2

System KD2-TS2 2-Kanal Telemetrie
