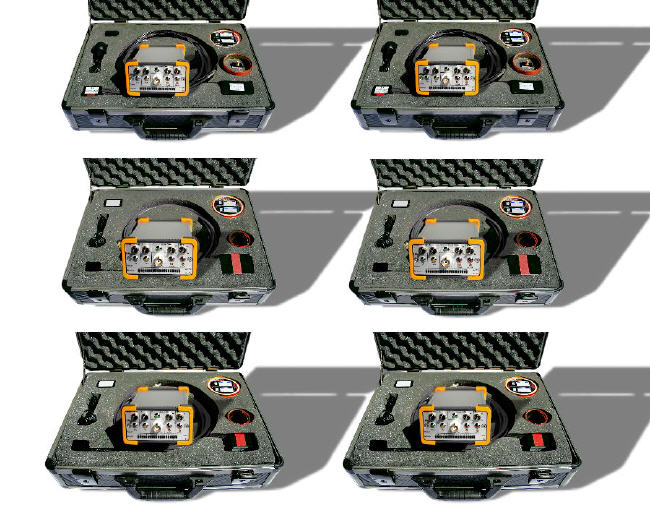

Systeme im Koffer, enthalten alles notwendige um ein Telemetriesystem möglichst einfach und kostengünstig zu installieren. Es gibt folgende Standard-Ausstattungs-varianten:
|
|
D1-D2 komplette Systeme
|
|
|
|
|
System KD1-TKS 1-Kanal Telemetrie
|
|
Steuergerät WD1-TM 1-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RD1-M 1-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang. |
|
Induktivübertrager SD1-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm. |
|
Induktivübertrager SD1-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm. |
|
Empfangskopf SD1-E1 (Stator), wenn die Rotorelektronik mit Batterie versorgt wird, empfängt der Empfangskopf die Messignale, bei fachgerechter Installation für Distanzen >300 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KD1-TKS
|
|
System KD1-TKS 1-Kanal Telemetrie
|
|
|
|
|
System KD2-TKS 2-Kanal Telemetrie
|
|
Steuergerät WD2-TM 2-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RD2-M 2-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang. |
|
Induktivübertrager SD2-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm. |
|
Induktivübertrager SD2-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm. |
|
Empfangskopf SD2-E1 (Stator), wenn die Rotorelektronik mit Batterie versorgt wird, empfängt der Empfangskopf die Messignale, bei fachgerechter Installation für Distanzen >300 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KD2-TKS
|
|
System KD2-TKS 2-Kanal Telemetrie
|
|
|
|
|
System KD1-TS4 1-Kanal Telemetrie
|
|
Steuergerät WD1-TM 1-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RD1-M 1-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang. |
|
Induktivübertrager SD1-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KD1-TS4
|
|
System KD1-TS4 1-Kanal Telemetrie
|
|
|
|
|
System KD2-TS4 2-Kanal Telemetrie
|
|
Steuergerät WD2-TM 2-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RD2-M 2-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang. |
|
Induktivübertrager SD2-S4 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <40 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KD2-TS4
|
|
System KD2-TS4 2-Kanal Telemetrie
|
|
|
|
|
System KD1-TS2 1-Kanal Telemetrie
|
|
Steuergerät WD1-TM 1-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RD1-M 1-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang. |
|
Induktivübertrager SD2-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KD1-TS2
|
|
System KD1-TS2 1-Kanal Telemetrie
|
|
|
|
|
System KD2-TS2 2-Kanal Telemetrie
|
|
Steuergerät WD2-TM 2-Kanal, mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RD2-M 2-Kanal, die Rotorelektronik kann induktiv oder mit Batterie versorgt werden. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V oder Stromeingang. |
|
Induktivübertrager SD2-S2 (Stator), versorgt die Rotorelektronik Induktiv mit Ener-gie u. empfängt die HF Signale, induktive Energieübertrag. für Distanzen <15 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, 2-komponenten Klebekit, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KD2-TS2
|
|
System KD2-TS2 2-Kanal Telemetrie
|
|
|
