Y4 4-Kanal-Thermotelemetrie
|
Neu entwickelte 4 Kanal - Thermotelemetrie zur Messung von Thermoelement od. Pt100 Mes- sungen. Extrem klein, robust, staub- und was- sergeschützt. Verwendung als mobiles Messsys- tem oder als integrierte Lösung. Die Meßdaten- übertragung des Systems funktioniert konse- quent berührungslos und ist somit wartungs- und verschleißfrei.
|
|
|
|
Kurzübersicht Y4
|
Typ: |
Sensoren |
Signalbandb. |
Abtastrate |
Energievers. |
Y4e-K Einzelgehäuse |
Thermoelement - Typ K |
10 Hz |
100 Hz |
Batterie, Akku, Induktiv |
Y4e-Pt Einzelgehäuse |
Thermowiderstand Pt 100 |
10 Hz |
100 Hz |
Batterie, Akku, Induktiv |
Y4d-K Doppelgehäuse |
Thermoelement - Typ K |
10 Hz |
100 Hz |
Batterie, Akku, Induktiv |
Y4d-Pt Doppelgehäuse |
Thermowiderstand Pt 100 |
10 Hz |
100 Hz |
Batterie, Akku, Induktiv |
Y4r-K Halbschale |
Thermoelement - Typ K |
10 Hz |
100 Hz |
AA-Batterie |
Y4r-Pt Halbschale |
Thermowiderstand Pt 100 |
10 Hz |
100 Hz |
AA-Batterie |
|
|
|
|
|
klein, robust, staub- und wassergeschützt. |
|
4 Kanäle für Thermoelement- oder Pt100 - Messungen. |
|
Datenausgabe - Spannung, CAN oder USB. |
|
Akku-/Batterie- oder induktive Stromversorgung. |
|
Online Linearisierung der Sensorkennlinien. |
|
Geberbrucherkennung. |
|
Kaltstellenkompensation, intern oder extern. |
|
Verwendung als mobiles Messsystem oder als integrierte Lösung. |
|
Drehzahlen bis zu 6000 U/min bei entsprechender Installation |
|
|
|
|
Anwendungsgebiete von Y4 Telemetriesystemen
|
|
Applikationen: Turbinen, Rührwerke, Zentrifugen, Zementdrehöfen, Pro- peller, Bau - und Tunnelmaschinen, Radachsen, Antriebswellen, Prüfstände, Werkzeugmaschinen, und, und, und... |
|
Branchen: Windanlagen, Kraftwerkanlagen, Walzwerkanlagen, Pharmazie, Automobilindustrie, Maschinenbau, Schienenfahrzeuge, Schiff- und Jacht- bau, Prüfstandsbau, Luftfahrtechnik ... |
|
|
|
|
|
|

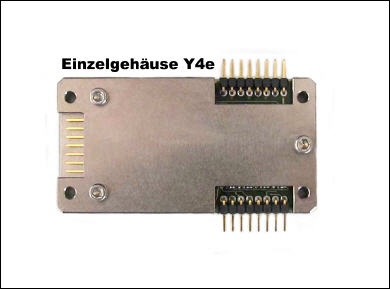

Y4e-K Mobileinheit Einzelgehäuse
|
|
Miniaturtelemetrie: Mobileinheit bestehend aus Einzelgehäuse. |
|
Signaleingänge: 4 x Thermoelement Typ K. |
|
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal). |
|
Messbereiche: Thermoelement Typ K -100°C...1000°C. |
|
Messgenauigkeit: +/-1°C; linearisiert; TE-Kaltstellen kompensiert. |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale. |
|
Datenübertragung: integrierter HF-Sender 10,7 MHz. |
|
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte. |
|
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung. |
|
Betriebstemperatur: 0°C...85°C, Option Y4-t: -20°C...100°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt ausführbar. |
|
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min. |
|
Mechanische Kennwerte: Einzelgehäuse, 75g; 40x76x11mm; 4 x M3 - Befestigungsschrauben. |
|
|
Y4 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; |
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
Datenblatt Y8e-K 4-Kanal Thermotelemetrie.
|
|
|
|
Y4 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel. |
|
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-WK): Werkskalibration. |
|
Option (-Y-A): Akku mit Ladegerät. |
|
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial. |
|
|
|
|
|
|
|
|
Y4e-Pt Mobileinheit Einzelgehäuse
|
|
Miniaturtelemetrie: Mobileinheit bestehend aus Einzelgehäuse. |
|
Signaleingänge: 4 x Thermowiderstand Pt 100. |
|
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal). |
|
Messbereiche: Thermowiderstand Pt 100 -100°C...250°C. |
|
Messgenauigkeit: +/-1°C; linearisiert. |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale. |
|
Datenübertragung: integrierter HF-Sender 10,7 MHz. |
|
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte. |
|
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung. |
|
Betriebstemperatur: 0°C...85°C, Option Y4-t: -20°C...100°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt ausführbar. |
|
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min. |
|
Mechanische Kennwerte: Einzelgehäuse, 75g; 40x76x11mm; 4 x M3 - Befestigungsschrauben. |
|
|
Y4 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; |
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
Datenblatt Y4e-Pt 4-Kanal Thermotelemetrie.
|
|
|
|
Y4 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel. |
|
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-WK): Werkskalibration. |
|
Option (-Y-A): Akku mit Ladegerät. |
|
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial. |
|
|
|
|
|
|
|
|

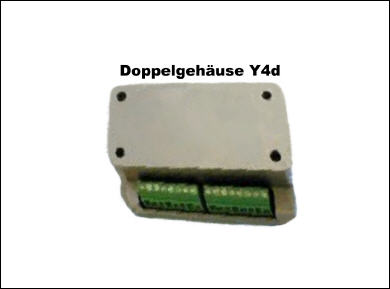

Y4d-K Mobileinheit Doppelgehäuse
|
|
Miniaturtelemetrie: Mobileinheit bestehend aus Doppelgehäuse. |
|
Signaleingänge: 4 x Thermoelement Typ K. |
|
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal). |
|
Messbereiche: Thermoelement Typ K -100°C...1000°C. |
|
Messgenauigkeit: +/-1°C; linearisiert; TE-Kaltstellen kompensiert. |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale. |
|
Datenübertragung: integrierter HF-Sender 10,7 MHz; Option Y-F: Fernbereich 433 MHz, 10mW. |
|
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte. |
|
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung. |
|
Betriebstemperatur: 0°C...85°C, Option Y4-t: -20°C...100°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt ausführbar. |
|
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min. |
|
Mechanische Kennwerte: Doppelgehäuse, 50g; 35x60x10mm und 35g; 25x60x10mm; 4 x M3 - Befestigungsschrauben. |
|
|
Y4 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; Option Y-F: Fernbereich 433 MHz, Stabantenne. |
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
Datenblatt Y4d-K 4-Kanal Thermotelemetrie.
|
|
|
|
Y4 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel. |
|
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-WK): Werkskalibration. |
|
Option (-Y-A): Akku mit Ladegerät. |
|
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial. |
|
Option Y-F: 10mW-Funkstrecke mit Magnethaftfussantene (Fernbereich). |
|
|
|
|
|
|
|
|
Y4d-Pt Mobileinheit Doppelgehäuse
|
|
Miniaturtelemetrie: Mobileinheit bestehend aus Doppelgehäuse. |
|
Signaleingänge: 4 x Thermowiderstand Pt 100. |
|
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal). |
|
Messbereiche: Thermowiderstand Pt 100; -100°C...250°C. |
|
Messgenauigkeit: +/-1°C; linearisiert. |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale. |
|
Datenübertragung: integrierter HF-Sender 10,7 MHz; Option Y-F: Fernbereich 433 MHz, 10mW. |
|
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte. |
|
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung. |
|
Betriebstemperatur: 0°C...85°C, Option Y4-t: -20°C...100°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt ausführbar. |
|
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min. |
|
Mechanische Kennwerte: Doppelgehäuse, 50g; 35x60x10mm und 35g; 25x60x10mm; 4 x M3 - Befestigungsschrauben. |
|
|
Y4 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; Option Y-F: Fernbereich 433 MHz, Stabantenne. |
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
Datenblatt Y4d-Pt 4-Kanal Thermotelemetrie.
|
|
|
|
Y4 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel. |
|
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-WK): Werkskalibration. |
|
Option (-Y-A): Akku mit Ladegerät. |
|
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial. |
|
Option Y-F: 10mW-Funkstrecke mit Magnethaftfussantene (Fernbereich). |
|
|
|
|
|
|
|
|

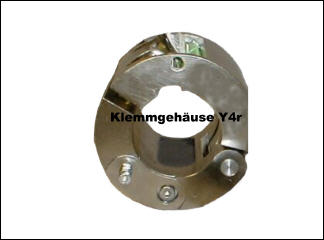

Y4r-K Mobileinheit Halbschalengehäuse
|
|
Miniaturtelemetrie: Mobileinheit bestehend aus Halbschalengehäuse mit Scharnier. |
|
Signaleingänge: 4 x Thermoelement Typ K. |
|
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal). |
|
Messbereiche: Thermoelement Typ K -100°C...1000°C. |
|
Messgenauigkeit: +/-1°C; linearisiert; TE-Kaltstellen kompensiert. |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale. |
|
Datenübertragung: integrierter HF-Sender 10,7 MHz. |
|
Sensoranschluss: Schraubklemmen. |
|
Stromversorgung: Batterieversorgung, AA-Batterie (1,5V) integriert, Betriebsdauer 4..6 Std. |
|
Betriebstemperatur: 0°C...85°C, Option Y4-t: -20°C...100°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt ausführbar. |
|
Betriebsdrehzahl: abhängig von der Klemmung. |
|
Mechanische Kennwerte: Halbschalen mit Scharnier, 400g; Außen 74x60mm, Innen 30mm. |
|
|
Y4 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; |
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
Datenblatt Y4r-K 4-Kanal Thermotelemetrie.
|
|
|
|
Y4 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel. |
|
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-WK): Werkskalibration. |
|
|
|
|
|
|
|
|
Y4r-Pt Mobileinheit Halbschalengehäuse
|
|
Miniaturtelemetrie: Mobileinheit bestehend aus Halbschalengehäuse mit Scharnier. |
|
Signaleingänge: 4 x Thermowiderstand Pt 100. |
|
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal). |
|
Messbereiche: Thermowiderstand Pt 100 -100°C...250°C. |
|
Messgenauigkeit: +/-1°C; linearisiert. |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale. |
|
Datenübertragung: integrierter HF-Sender 10,7 MHz. |
|
Sensoranschluss: Schraubklemmen. |
|
Stromversorgung: Batterieversorgung, AA-Batterie (1,5V) integriert, Betriebsdauer 4..6 Std. |
|
Betriebstemperatur: 0°C...85°C, Option Y4-t: -20°C...100°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt ausführbar. |
|
Betriebsdrehzahl: abhängig von der Klemmung. |
|
Mechanische Kennwerte: Halbschalen mit Scharnier, 400g; Außen 74x60mm, Innen 30mm. |
|
|
Y4 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf. |
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
Datenblatt Y4r-Pt 4-Kanal Thermotelemetrie.
|
|
Zurück | | Bildübersicht Y4r-Pt 100 4-Kanal Thermotelemetrie. | | Weiter |
|
|
Y4 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel. |
|
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-WK): Werkskalibration. |
|
|
|
|
Kontaktdaten:
|
Tel: +49-08031-9019465 |
Fax:+49-08031-9019548 |
Mobil 017621042278 |
E-mail: info@stork-elektronik.de |
Newsletter |
|
|
(C) 2011 - Alle Rechte vorbehalten |
|
Diese Seite drucken
|
