M4 4-Kanal Universal-Telemetrie

M4 4-Kanal-Miniaturtelemetrie


Neu entwickelte 4 Kanal Universal - Miniatur- Telemetrie zur Messung von Thermoelement und DMS - Messungen. Extrem robustes u. klei- nes Messsystem staub- und wasserdicht aus- führbar.Die Meßdatenübertragung des Systems funktioniert konsequent berührungslos und ist somit wartungs- und verschleißfrei.

M4 Kurzübersicht

Typ: Sensoren Signalbandb. Abtastrate Energievers.
M4-s DMS, Thermoelement Typ K 75 Hz 375 Hz Batterie, Induktiv
M4-f DMS, Thermoelement Typ K 300 Hz 1500 Hz Batterie, Induktiv
M4-v DMS, Thermoelement Typ K 600 Hz 3000 Hz Batterie, Induktiv

  • extrem robustes und kleines Messsystem staub- und wasserdicht ausführbar
  • 4 selektiv programmierbare Kanäle für Thermoelement- und DMS Messungen
  • Datenausgabe - Spannung, CAN oder USB
  • wartungsfreier Betrieb durch berührungslose Datenübertragung und optionale Induktivversorgung.
  • komfortable Programmierung mit PDA oder Notebook über BlueTooth oder Kabel
  • automatischer Abgleich- und Testfunktionren
  • Drehzahlen bis zu 6000 U/min bei entsprechender Installation

Anwendungsgebiete von M4 Telemetriesystemen

  • Applikationen: Turbinen, Rührwerke, Zentrifugen, Zementdrehöfen, Pro- peller, Bau - und Tunnelmaschinen, Radachsen, Antriebswellen, Prüfstände, Werkzeugmaschinen, und, und, und...
  • Branchen: Windanlagen, Kraftwerkanlagen, Walzwerkanlagen, Pharmazie, Automobilindustrie, Maschinenbau, Schienenfahrzeuge, Schiff- und Jacht- bau, Prüfstandsbau, Luftfahrtechnik ...
M4-s (langsam) 4-Kanal - Telemetrie

M4-s (langsam) Mobileinheit

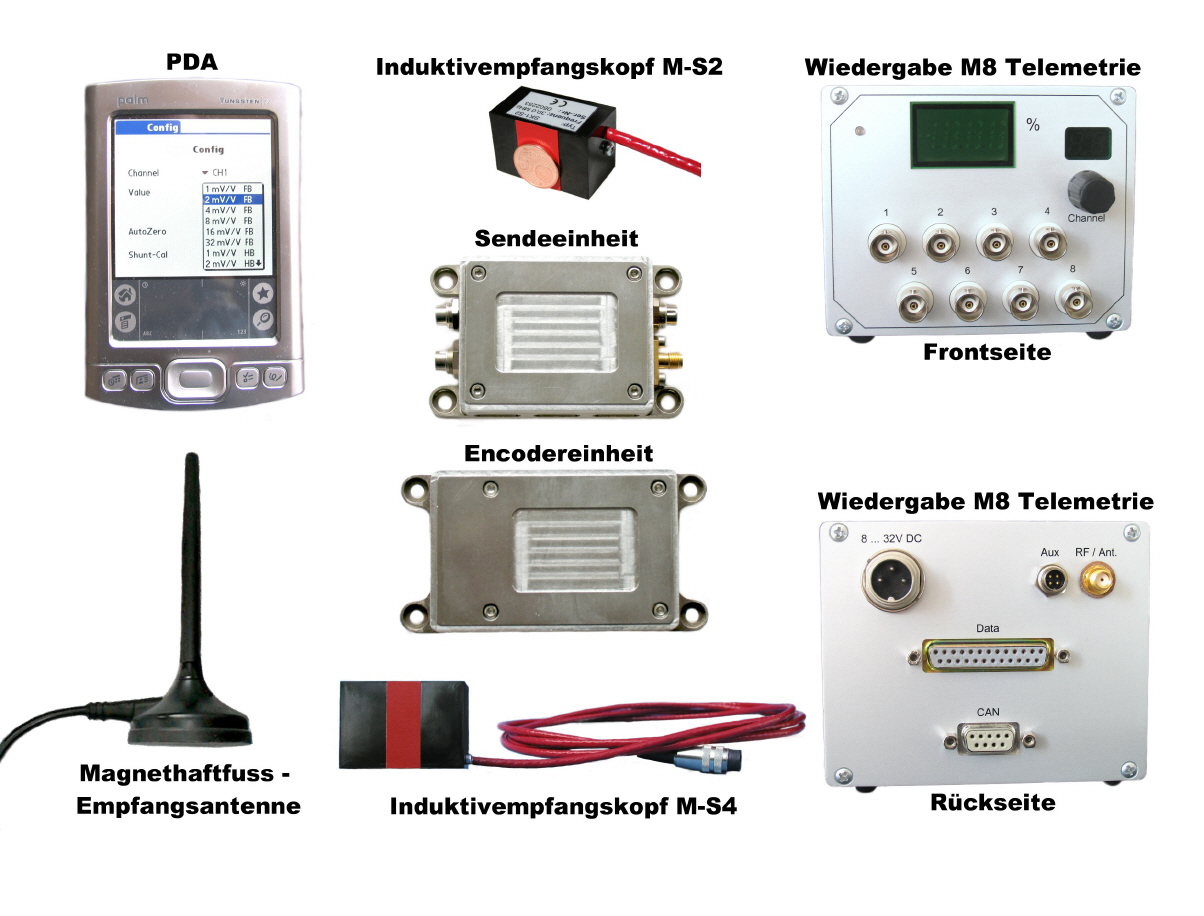

  • Programmierbare Miniaturtelemetrie: Mobileinheit bestehend aus En- coder- und Sendemodul.
  • Signaleingänge: 4 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen.
  • Signalbandbreite DMS: 75 Hz/Kanal (Abtastrate 375 Hz/Kanal).
  • Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal).
  • Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert.
  • Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C
  • Filter: Antialiasingfilter, Butterworth 6-polig.
  • Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit.
  • Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch.
  • Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW.
  • Sensoranschluss: 37-poliger Miniaturstecker, Typ Binder Serie 910.
  • Stromversorgung: induktive- od. Batterieversorgung mögl., je nach Sen- sorik min. 4 Std. mit 9V-Li-Batterie (6..18V DC/1,5W bei 4 DMS Brücken).
  • Betriebstemperatur: 0°C...85°C, Option M4-t -20°C...100°C, nicht kondensierend.
  • Schutzart: für Staub- und Spritzwasserschutz abdichtbar.
  • Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
  • Mechanische Kennwerte: Encodermodul 87x50x17mm, 90g; Sender- modul 72x50x17mm, 80g, Bohrungen für je 4 M4-Befestigungsschrauben.

M4 Wiedergabeeinheit

  • Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
  • Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
  • Signalausgabe option (c): CAN Interface
  • Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
  • Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
  • HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel.
  • Versorgungsspannung: 9...32 V DC, 3W.
  • Betriebstemperatur: 0°C...60°C
  • Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

M4 Systemprogrammierung

  • Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA
  • Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration.
  • Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA.

Datenblatt M4-s (langsam) 4-Kanal Telemetrie.

Zurück

Bildübersicht M4-s (langsam) 8-Kanal Telemetrie.

Weiter

M4 Zubehör/Optionen

  • Kabel: 2m DC Versorgungskabel.
  • Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker.
  • Antennen: Magnethaftfuss-Empfangsantenne.
  • Programmierzubehör: Palm PDA, USB-Stick, Software.
  • Option (-t): erweiterter Temperaturbereich -20°C...100°C.
  • Option (-c): CAN Interface.
  • Option (-u): USB-Interface.
  • Option (-AS): Software zum Abgleich.
  • Option (-WK): Werkskalibration.


M4-f (schnell) 4-Kanal - Telemetrie

M4-f (schnell) Mobileinheit

  • Programmierbare Miniaturtelemetrie: Mobileinheit bestehend aus En- coder- und Sendemodul.
  • Signaleingänge: 4 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen.
  • Signalbandbreite DMS: 300 Hz/Kanal (Abtastrate 1500 Hz/Kanal).
  • Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal).
  • Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert.
  • Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C.
  • Filter: Antialiasingfilter, Butterworth 6-polig.
  • Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit.
  • Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch.
  • Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW.
  • Sensoranschluss: 37-poliger Miniaturstecker, Typ Binder Serie 910.
  • Stromversorgung: induktive- od. Batterieversorgung mögl., je nach Sen- sorik min. 4 Std. mit 9V-Li-Batterie (6..18V DC/1,5W bei 4 DMS Brücken).
  • Betriebstemperatur: 0°C...85°C, Option M4-t -20°C...100°C, nicht kondensierend.
  • Schutzart: für Staub- und Spritzwasserschutz abdichtbar.
  • Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
  • Mechanische Kennwerte: Encodermodul 87x50x17mm, 90g; Sender- modul 72x50x17mm, 80g, Bohrungen für je 4 M4-Befestigungsschrauben.

M4 Wiedergabeeinheit

  • Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
  • Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
  • Signalausgabe option (c): CAN Interface
  • Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
  • Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
  • HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel.
  • Versorgungsspannung: 9...32 VDC, 3W.
  • Betriebstemperatur: 0°C...60°C
  • Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

M8 Systemprogrammierung

  • Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA
  • Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration.
  • Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA.

Datenblatt M4-f (schnell) 4-Kanal Telemetrie.

Zurück

Bildübersicht M4-f (schnell) 4-Kanal Telemetrie.

Weiter

M4 Zubehör/Optionen

  • Kabel: 2m DC Versorgungskabel.
  • Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker.
  • Antennen: Magnethaftfuss-Empfangsantenne.
  • Programmierzubehör: Palm PDA, USB-Stick, Software.
  • Option (-t): erweiterter Temperaturbereich -20°C...100°C.
  • Option (-c): CAN Interface.
  • Option (-u): USB-Interface.
  • Option (-AS): Software zum Abgleich.
  • Option (-WK): Werkskalibration.


M4-v (sehr schnell) 4-Kanal - Telemetrie

M4-v (sehr schnell) Mobileinheit

  • Programmierbare Miniaturtelemetrie: Mobileinheit bestehend aus En- coder- und Sendemodul.
  • Signaleingänge: 4 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen.
  • Signalbandbreite DMS: 600 Hz/Kanal (Abtastrate 3000 Hz/Kanal).
  • Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal).
  • Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert.
  • Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C.
  • Filter: Antialiasingfilter, Butterworth 6-polig.
  • Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit.
  • Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch.
  • Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW.
  • Sensoranschluss: 37-poliger Miniaturstecker, Typ Binder Serie 910.
  • Stromversorgung: induktive- od. Batterieversorgung mögl., je nach Sen- sorik min. 4 Std. mit 9V-Li-Batterie (6..18V DC/1,5W bei 4 DMS Brücken).
  • Betriebstemperatur: 0°C...85°C, Option M4-t -20°C...100°C, nicht kondensierend.
  • Schutzart: für Staub- und Spritzwasserschutz abdichtbar.
  • Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
  • Mechanische Kennwerte: Encodermodul 87x50x17mm, 90g; Sender- modul 72x50x17mm, 80g, Bohrungen für je 4 M4-Befestigungsschrauben.

M4 Wiedergabeeinheit

  • Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
  • Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
  • Signalausgabe option (c): CAN Interface
  • Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
  • Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
  • HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel.
  • Versorgungsspannung: 9...32 VDC, 3W.
  • Betriebstemperatur: 0°C...60°C
  • Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

M4 Systemprogrammierung

  • Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA
  • Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration.
  • Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA.

Datenblatt M4-v (sehr schnell) 4-Kanal Telemetrie.

Zurück

Bildübersicht M4-v (sehr schnell) 4-Kanal Telemetrie.

Weiter

M4 Zubehör/Optionen

  • Kabel: 2m DC Versorgungskabel.
  • Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker.
  • Antennen: Magnethaftfuss-Empfangsantenne.
  • Programmierzubehör: Palm PDA, USB-Stick, Software.
  • Option (-t): erweiterter Temperaturbereich -20°C...100°C.
  • Option (-c): CAN Interface.
  • Option (-u): USB-Interface.
  • Option (-AS): Software zum Abgleich.
  • Option (-WK): Werkskalibration.
