Y8 8-Kanal Thermotelemetrie


Y8 8-Kanal-Thermotelemetrie


Neu entwickelte 8 Kanal - Thermotelemetrie zur Messung von Thermoelement od. Pt100 Mes- sungen. Extrem klein, robust, staub- und was- sergeschützt. Verwendung als mobiles Messsys- tem oder als integrierte Lösung. Die Meßdaten- übertragung des Systems funktioniert konse- quent berührungslos und ist somit wartungs- und verschleißfrei.


Kurzübersicht Y8
Typ: Sensoren Signalbandb. Abtastrate Energievers.
Y8e-K Einzelgehäuse Thermoelement - Typ K 10 Hz 100 Hz Batterie, Akku, Induktiv
Y8e-Pt Einzelgehäuse Thermowiderstand Pt 100 10 Hz 100 Hz Batterie, Akku, Induktiv
Y8d-K Doppelgehäuse Thermoelement - Typ K 10 Hz 100 Hz Batterie, Akku, Induktiv
Y8d-Pt Doppelgehäuse Thermowiderstand Pt 100 10 Hz 100 Hz Batterie, Akku, Induktiv
Y8r-K Halbschale Thermoelement - Typ K 10 Hz 100 Hz AA-Batterie
Y8r-Pt Halbschale Thermowiderstand Pt 100 10 Hz 100 Hz AA-Batterie


klein, robust, staub- und wassergeschützt.
8 Kanäle für Thermoelement- oder Pt100 - Messungen.
Datenausgabe - Spannung, CAN oder USB.
Akku-/Batterie- oder induktive Stromversorgung.
Online Linearisierung der Sensorkennlinien.
Geberbrucherkennung.
Kaltstellenkompensation, intern oder extern.
Verwendung als mobiles Messsystem oder als integrierte Lösung.
Drehzahlen bis zu 6000 U/min bei entsprechender Installation


Anwendungsgebiete von Y8 Telemetriesystemen
Applikationen: Turbinen, Rührwerke, Zentrifugen, Zementdrehöfen, Pro- peller, Bau - und Tunnelmaschinen, Radachsen, Antriebswellen, Prüfstände, Werkzeugmaschinen, und, und, und...
Branchen: Windanlagen, Kraftwerkanlagen, Walzwerkanlagen, Pharmazie, Automobilindustrie, Maschinenbau, Schienenfahrzeuge, Schiff- und Jacht- bau, Prüfstandsbau, Luftfahrtechnik ...

Y8e-K 8-Kanal Thermoelement Typ K

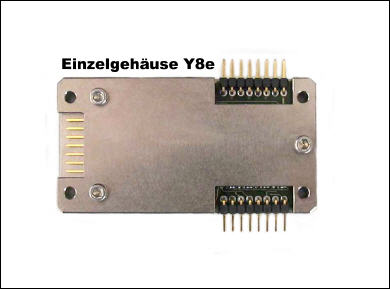

Y8e-K Mobileinheit Einzelgehäuse
Miniaturtelemetrie: Mobileinheit bestehend aus Einzelgehäuse.
Signaleingänge: 8 x Thermoelement Typ K.
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal).
Messbereiche: Thermoelement Typ K -100°C...1000°C.
Messgenauigkeit: +/-1°C; linearisiert; TE-Kaltstellen kompensiert.
Filter: Antialiasingfilter, Butterworth 6-polig.
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale.
Datenübertragung: integrierter HF-Sender 10,7 MHz.
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte.
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung.
Betriebstemperatur: 0°C...85°C, Option Y8-t: -20°C...100°C, nicht kondensierend.
Schutzart: staub- und spritzwassergeschützt ausführbar.
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
Mechanische Kennwerte: Einzelgehäuse, 75g; 40x76x11mm; 4 x M3 - Befestigungsschrauben.

Y8 Wiedergabeeinheit
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
Signalausgabe option (c): CAN Interface
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf;
Versorgungsspannung: 9...32 V DC, 3W.
Betriebstemperatur: 0°C...60°C
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

Datenblatt Y8e-K 8-Kanal Thermotelemetrie.

Zurück

Bildübersicht Y8e-K 8-Kanal Thermotelemetrie.

Weiter

Y8 Zubehör/Optionen
Kabel: 2m DC Versorgungskabel.
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel.
Option (-t): erweiterter Temperaturbereich -20°C...100°C.
Option (-c): CAN Interface.
Option (-u): USB-Interface.
Option (-WK): Werkskalibration.
Option (-Y-A): Akku mit Ladegerät.
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial.



Y8e-Pt 8-Kanal Thermowiderstand Pt 100


Y8e-Pt Mobileinheit Einzelgehäuse
Miniaturtelemetrie: Mobileinheit bestehend aus Einzelgehäuse.
Signaleingänge: 8 x Thermowiderstand Pt 100.
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal).
Messbereiche: Thermowiderstand Pt 100 -100°C...250°C.
Messgenauigkeit: +/-1°C; linearisiert.
Filter: Antialiasingfilter, Butterworth 6-polig.
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale.
Datenübertragung: integrierter HF-Sender 10,7 MHz.
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte.
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung.
Betriebstemperatur: 0°C...85°C, Option Y8-t: -20°C...100°C, nicht kondensierend.
Schutzart: staub- und spritzwassergeschützt ausführbar.
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
Mechanische Kennwerte: Einzelgehäuse, 75g; 40x76x11mm; 4 x M3 - Befestigungsschrauben.

Y8 Wiedergabeeinheit
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
Signalausgabe option (c): CAN Interface
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf;
Versorgungsspannung: 9...32 V DC, 3W.
Betriebstemperatur: 0°C...60°C
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

Datenblatt Y8e-Pt 8-Kanal Thermotelemetrie.

Zurück

Bildübersicht Y8e-Pt 8-Kanal Thermotelemetrie.

Weiter

Y8 Zubehör/Optionen
Kabel: 2m DC Versorgungskabel.
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel.
Option (-t): erweiterter Temperaturbereich -20°C...100°C.
Option (-c): CAN Interface.
Option (-u): USB-Interface.
Option (-WK): Werkskalibration.
Option (-Y-A): Akku mit Ladegerät.
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial.



Y8d-K 8-Kanal Thermoelement Typ K

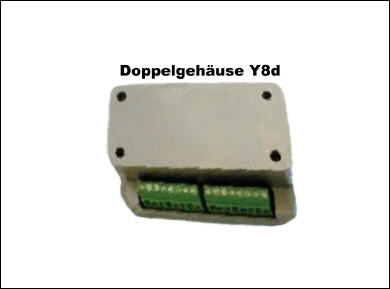

Y8d-K Mobileinheit Doppelgehäuse
Miniaturtelemetrie: Mobileinheit bestehend aus Doppelgehäuse.
Signaleingänge: 8 x Thermoelement Typ K.
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal).
Messbereiche: Thermoelement Typ K -100°C...1000°C.
Messgenauigkeit: +/-1°C; linearisiert; TE-Kaltstellen kompensiert.
Filter: Antialiasingfilter, Butterworth 6-polig.
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale.
Datenübertragung: integrierter HF-Sender 10,7 MHz; Option Y-F: Fernbereich 433 MHz, 10mW.
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte.
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung.
Betriebstemperatur: 0°C...85°C, Option Y8-t: -20°C...100°C, nicht kondensierend.
Schutzart: staub- und spritzwassergeschützt ausführbar.
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
Mechanische Kennwerte: Doppelgehäuse, 50g; 35x60x10mm und 35g; 25x60x10mm; 4 x M3 - Befestigungsschrauben.

Y8 Wiedergabeeinheit
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
Signalausgabe option (c): CAN Interface
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; Option Y-F: Fernbereich 433 MHz, Stabantenne.
Versorgungsspannung: 9...32 V DC, 3W.
Betriebstemperatur: 0°C...60°C
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

Datenblatt Y8d-K 8-Kanal Thermotelemetrie.

Zurück

Bildübersicht Y8d-K 8-Kanal Thermotelemetrie.

Weiter

Y8 Zubehör/Optionen
Kabel: 2m DC Versorgungskabel.
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel.
Option (-t): erweiterter Temperaturbereich -20°C...100°C.
Option (-c): CAN Interface.
Option (-u): USB-Interface.
Option (-WK): Werkskalibration.
Option (-Y-A): Akku mit Ladegerät.
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial.
Option Y-F: 10mW-Funkstrecke mit Magnethaftfussantene (Fernbereich).



Y8d-Pt 8-Kanal Thermowiderstand Pt100


Y8d-Pt Mobileinheit Doppelgehäuse
Miniaturtelemetrie: Mobileinheit bestehend aus Doppelgehäuse.
Signaleingänge: 8 x Thermowiderstand Pt 100.
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal).
Messbereiche: Thermowiderstand Pt 100; -100°C...250°C.
Messgenauigkeit: +/-1°C; linearisiert.
Filter: Antialiasingfilter, Butterworth 6-polig.
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale.
Datenübertragung: integrierter HF-Sender 10,7 MHz; Option Y-F: Fernbereich 433 MHz, 10mW.
Sensoranschluss: Schraubklemmen, Löt- oder Steckstifte.
Stromversorgung: induktive- oder Batterieversorgung, DC 6..18V/ 180mW; Option Y-A: Akkueinheit (ca. 70 Std.), Option Y-I: induktive Stromversorgung.
Betriebstemperatur: 0°C...85°C, Option Y8-t: -20°C...100°C, nicht kondensierend.
Schutzart: staub- und spritzwassergeschützt ausführbar.
Betriebsdrehzahl: abhängig von Anbau, bei entsprechender Installation bis 6000 U/min.
Mechanische Kennwerte: Doppelgehäuse, 50g; 35x60x10mm und 35g; 25x60x10mm; 4 x M3 - Befestigungsschrauben.

Y8 Wiedergabeeinheit
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
Signalausgabe option (c): CAN Interface
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf; Option Y-F: Fernbereich 433 MHz, Stabantenne.
Versorgungsspannung: 9...32 V DC, 3W.
Betriebstemperatur: 0°C...60°C
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

Datenblatt Y8d-Pt 8-Kanal Thermotelemetrie.

Zurück

Bildübersicht Y8d-Pt 8-Kanal Thermotelemetrie.

Weiter

Y8 Zubehör/Optionen
Kabel: 2m DC Versorgungskabel.
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel.
Option (-t): erweiterter Temperaturbereich -20°C...100°C.
Option (-c): CAN Interface.
Option (-u): USB-Interface.
Option (-WK): Werkskalibration.
Option (-Y-A): Akku mit Ladegerät.
Option (Y-I): induktive Stromversorgung mit Induktivempfangskopf Y-S2 oder Y-S4 mit Installationsmaterial.
Option Y-F: 10mW-Funkstrecke mit Magnethaftfussantene (Fernbereich).



Y8r-K 8-Kanal Thermoelement Typ K

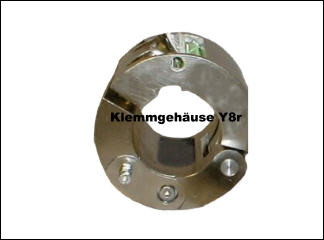

Y8r-K Mobileinheit Halbschalengehäuse
Miniaturtelemetrie: Mobileinheit bestehend aus Halbschalengehäuse mit Scharnier.
Signaleingänge: 8 x Thermoelement Typ K.
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal).
Messbereiche: Thermoelement Typ K -100°C...1000°C.
Messgenauigkeit: +/-1°C; linearisiert; TE-Kaltstellen kompensiert.
Filter: Antialiasingfilter, Butterworth 6-polig.
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale.
Datenübertragung: integrierter HF-Sender 10,7 MHz.
Sensoranschluss: Schraubklemmen.
Stromversorgung: Batterieversorgung, AA-Batterie (1,5V) integriert, Betriebsdauer 4..6 Std.
Betriebstemperatur: 0°C...85°C, Option Y8-t: -20°C...100°C, nicht kondensierend.
Schutzart: staub- und spritzwassergeschützt ausführbar.
Betriebsdrehzahl: abhängig von der Klemmung.
Mechanische Kennwerte: Halbschalen mit Scharnier, 400g; Außen 74x60mm, Innen 30mm.

Y8 Wiedergabeeinheit
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
Signalausgabe option (c): CAN Interface
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf;
Versorgungsspannung: 9...32 V DC, 3W.
Betriebstemperatur: 0°C...60°C
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

Datenblatt Y8r-K 8-Kanal Thermotelemetrie.

Zurück

Bildübersicht Y8r-K 8-Kanal Thermotelemetrie.

Weiter

Y8 Zubehör/Optionen
Kabel: 2m DC Versorgungskabel.
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel.
Option (-t): erweiterter Temperaturbereich -20°C...100°C.
Option (-c): CAN Interface.
Option (-u): USB-Interface.
Option (-WK): Werkskalibration.



Y8r-Pt 8-Kanal Thermowiderstand Pt 100


Y8r-Pt Mobileinheit Halbschalengehäuse
Miniaturtelemetrie: Mobileinheit bestehend aus Halbschalengehäuse mit Scharnier.
Signaleingänge: 8 x Thermowiderstand Pt 100.
Signalbandbreite: 10Hz/Kanal (Abtastrate 100Hz/Kanal).
Messbereiche: Thermowiderstand Pt 100 -100°C...250°C.
Messgenauigkeit: +/-1°C; linearisiert.
Filter: Antialiasingfilter, Butterworth 6-polig.
Kontrollfunktion: bei Geberbruch Ablage auf - Fullscale.
Datenübertragung: integrierter HF-Sender 10,7 MHz.
Sensoranschluss: Schraubklemmen.
Stromversorgung: Batterieversorgung, AA-Batterie (1,5V) integriert, Betriebsdauer 4..6 Std.
Betriebstemperatur: 0°C...85°C, Option Y8-t: -20°C...100°C, nicht kondensierend.
Schutzart: staub- und spritzwassergeschützt ausführbar.
Betriebsdrehzahl: abhängig von der Klemmung.
Mechanische Kennwerte: Halbschalen mit Scharnier, 400g; Außen 74x60mm, Innen 30mm.

Y8 Wiedergabeeinheit
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
Signalausgabe option (c): CAN Interface
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
HF-Empfänger: integriert, 10,7 MHz; Empfangskopf.
Versorgungsspannung: 9...32 V DC, 3W.
Betriebstemperatur: 0°C...60°C
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

Datenblatt Y8r-Pt 8-Kanal Thermotelemetrie.

Zurück

Bildübersicht Y8r-Pt 100 8-Kanal Thermotelemetrie.

Weiter

Y8 Zubehör/Optionen
Kabel: 2m DC Versorgungskabel.
Empfangskopf Y-E1: Empfangskopf mit Anschlusskabel.
Option (-t): erweiterter Temperaturbereich -20°C...100°C.
Option (-c): CAN Interface.
Option (-u): USB-Interface.
Option (-WK): Werkskalibration.



Kontaktdaten:
Kontakt:
Stork Elektronik Tel: +49-08031-9019465
Schwalbenweg 4 Fax:+49-08031-9019548
83026 Rosenheim Mobil 017621042278
Website: http://www.stork-elektronik.de E-mail: info@stork-elektronik.de
Kontaktformular Newsletter

(C) 2011 - Alle Rechte vorbehalten

Diese Seite drucken
