W8 8-Kanal Telemetrie wasserdicht
|
|
|
|
W8 8-Kanal Universal Telemetrie
|
8-Kanal- Telemetrie zur Messung von Thermo- element u. DMS - Messungen. Wartungsfreier Betrieb, durch berührungslose Datenübertra- gung und integrierte Akkumulator-Stromversor- gung. Anwendungsbereich im realen Fahrver- such und an Bremsen-, Rad und Felgenprüfstän- den. Komfortable Programmierung mit PDA oder Notebook über BlueTooth-Link.
|
|
|
|
|
W8 Kurzübersicht
|
|
Typ: |
Sensoren |
Signalbandb. |
Abtastrate |
Energievers. |
|
W8-s |
DMS, Thermoelem. Typ K |
75 Hz |
375 Hz |
Akkumulator-Stromvers. |
|
W8-f |
DMS, Thermoelem. Typ K |
300 Hz |
1500 Hz |
Akkumulator-Stromvers. |
|
W8-v |
DMS, Thermoelem. Typ K |
600 Hz |
3000 Hz |
Akkumulator-Stromvers. |
|
|
|
|
|
|
 |
extrem robust, staub- und wasserdicht |
|
|
8 selektiv programmierbare Kanäle für Thermoelement- und DMS Messungen |
|
|
Datenausgabe - Spannung, CAN oder USB |
|
|
wartungsfreier Betrieb durch berührungslose Datenübertragung und integrierte Akkumulator-Stromversorgung |
|
|
einfache Flanschmontage oder Befestigung mittels Peiseler-Platte |
|
|
komfortable Programmierung mit PDA oder Notebook über BlueTooth oder Kabel |
|
|
automatischer Abgleich- und Testfunktionren |
|
|
Anwendungsbereiche hauptsächlich im realen Fahrversuch und an Bremsen-, Rad- und Felgenprüfständen |
|
|
Drehzahlen bis zu 2500 U/min bei entsprechender Installation |
|
|
|
Anwendungsgebiete von M8 Telemetriesystemen
|
|
|
Applikationen: Turbinen, Rührwerke, Zentrifugen, Zementdrehöfen, Pro- peller, Bau - und Tunnelmaschinen, Radachsen, Antriebswellen, Prüfstände, Werkzeugmaschinen, und, und, und... |
|
|
Branchen: Windanlagen, Kraftwerkanlagen, Walzwerkanlagen, Pharmazie, Automobilindustrie, Maschinenbau, Schienenfahrzeuge, Schiff- und Jacht- bau, Prüfstandsbau, Luftfahrtechnik ... |
|
|
|
|
|
|
|
|
|
|
|
|

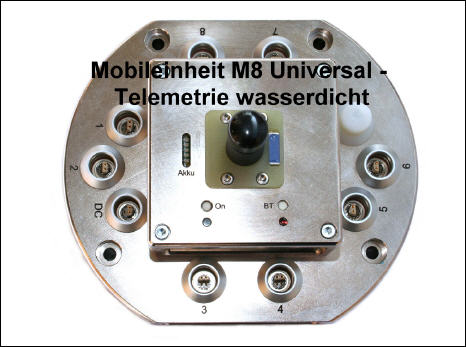

W8-s (langsam) Mobileinheit
|
|
|
Programmierbare Universal-Telemetrie: extrem robustes staub- und wasserdichtes Telemetriesyst. mit integrierte Akkumulator-Stromversorg. |
|
|
Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen. |
|
|
Signalbandbreite DMS: 75 Hz/Kanal (Abtastrate 375 Hz/Kanal). |
|
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
|
Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert. |
|
|
Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C |
|
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
|
Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit. |
|
|
Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch. |
|
|
Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW. |
|
|
Sensoranschluss: 8 Lemo Buchsen, Typ ERA.0E.304 . |
|
|
Stromversorgung: integrierte Akkueinheit mit Ladezustandsanzeige, Kapazität 2,4 Ah, je nach angeschalteter Sensorik 8..20 Std/ ca. 1,5 Std. für Volladung. |
|
|
Betriebstemperatur: 0°C...85°C, Option W8-t -20°C...100°C, nicht kon- densierend. |
|
|
Schutzart: staub- und spritzwasserdicht, IP67. |
|
|
Betriebsdrehzahl: 2500 U/min. bei mittigen, axialem Anbau. |
|
|
Mechanische Kennwerte: Gew. 1,1kg; Durchm. 144 x 71mm, mit An- tenne 110mm; Adapt. 4x M5-Befestigungsschr, Bohrbild an Peiseler-Platte angepasst. |
|
|
|
W8 Wiedergabeeinheit
|
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
|
Signalausgabe option (c): CAN Interface |
|
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
|
HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel. |
|
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
|
Betriebstemperatur: 0°C...60°C |
|
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
|
W8 Systemprogrammierung
|
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
|
Datenblatt W8-s (langsam) 8-Kanal Telemetrie.
|
|
|

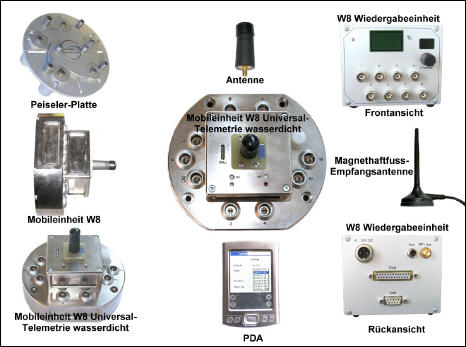

Zurück |  | Bildübersicht M8-s (langsam) 8-Kanal Telemetrie. | | Weiter |
|
|
|
W8 Zubehör/Optionen
|
|
|
Ladegerät: zum Laden der integrierten Akkueinheit. |
|
|
Kabel: 2m DC Versorgungskabel. |
|
|
Adapter: 8 Lemo Sensorstecker |
|
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
|
Option (-c): CAN Interface. |
|
|
Option (-u): USB-Interface. |
|
|
Option (-AS): Software zum Abgleich. |
|
|
Option (-WK): Werkskalibration. |
|
|
Option (-PP): Peiseler Platte |
|
|
|
|
|
|
|
|
|
|
|
|

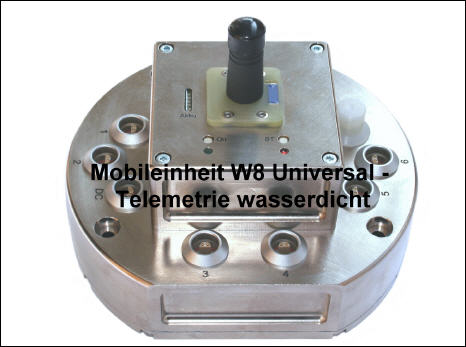

W8-f (schnell) Mobileinheit
|
|
|
Programmierbare Universal-Telemetrie: extrem robustes staub- und wasserdichtes Telemetriesyst. mit integrierte Akkumulator-Stromversorg. |
|
|
Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen. |
|
|
Signalbandbreite DMS: 300 Hz/Kanal (Abtastrate 1500 Hz/Kanal). |
|
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
|
Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert. |
|
|
Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C |
|
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
|
Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit. |
|
|
Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch. |
|
|
Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW. |
|
|
Sensoranschluss: 8 Lemo Buchsen, Typ ERA.0E.304 . |
|
|
Stromversorgung: integrierte Akkueinheit mit Ladezustandsanzeige, Kapazität 2,4 Ah, je nach angeschalteter Sensorik 8..20 Std/ ca. 1,5 Std. für Volladung. |
|
|
Betriebstemperatur: 0°C...85°C, Option W8-t -20°C...100°C, nicht kon- densierend. |
|
|
Schutzart: staub- und spritzwasserdicht, IP67. |
|
|
Betriebsdrehzahl: 2500 U/min. bei mittigen, axialem Anbau. |
|
|
Mechanische Kennwerte: Gew. 1,1kg; Durchm. 144 x 71mm, mit An- tenne 110mm; Adapt. 4x M5-Befestigungsschr, Bohrbild an Peiseler-Platte angepasst. |
|
|
|
W8 Wiedergabeeinheit
|
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
|
Signalausgabe option (c): CAN Interface |
|
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
|
HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel. |
|
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
|
Betriebstemperatur: 0°C...60°C |
|
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
|
W8 Systemprogrammierung
|
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
|
Datenblatt W8-f (schnell) 8-Kanal Telemetrie.
|
|
|
Zurück |  | Bildübersicht M8-f (schnell) 8-Kanal Telemetrie. | | Weiter |
|
|
|
W8 Zubehör/Optionen
|
|
|
Ladegerät: zum Laden der integrierten Akkueinheit. |
|
|
Kabel: 2m DC Versorgungskabel. |
|
|
Adapter: 8 Lemo Sensorstecker |
|
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
|
Option (-c): CAN Interface. |
|
|
Option (-u): USB-Interface. |
|
|
Option (-AS): Software zum Abgleich. |
|
|
Option (-WK): Werkskalibration. |
|
|
Option (-PP): Peiseler Platte |
|
|
|
|
|
|
|
|
|
|
|
|
W8-v (sehr schnell) Mobileinheit
|
|
|
Programmierbare Universal-Telemetrie: extrem robustes staub- und wasserdichtes Telemetriesyst. mit integrierte Akkumulator-Stromversorg. |
|
|
Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen. |
|
|
Signalbandbreite DMS: 300 Hz/Kanal (Abtastrate 1500 Hz/Kanal). |
|
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
|
Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert. |
|
|
Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C |
|
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
|
Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit. |
|
|
Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch. |
|
|
Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW. |
|
|
Sensoranschluss: 8 Lemo Buchsen, Typ ERA.0E.304 . |
|
|
Stromversorgung: integrierte Akkueinheit mit Ladezustandsanzeige, Kapazität 2,4 Ah, je nach angeschalteter Sensorik 8..20 Std/ ca. 1,5 Std. für Volladung. |
|
|
Betriebstemperatur: 0°C...85°C, Option W8-t -20°C...100°C, nicht kon- densierend. |
|
|
Schutzart: staub- und spritzwasserdicht, IP67. |
|
|
Betriebsdrehzahl: 2500 U/min. bei mittigen, axialem Anbau. |
|
|
Mechanische Kennwerte: Gew. 1,1kg; Durchm. 144 x 71mm, mit An- tenne 110mm; Adapt. 4x M5-Befestigungsschr, Bohrbild an Peiseler-Platte angepasst. |
|
|
|
W8 Wiedergabeeinheit
|
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
|
Signalausgabe option (c): CAN Interface |
|
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
|
HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel. |
|
|
Versorgungsspannung: 9...32 V DC, 3W. |
|
|
Betriebstemperatur: 0°C...60°C |
|
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
|
W8 Systemprogrammierung
|
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
|
Datenblatt W8-v (sehr schnell) 8-Kanal Telemetrie.
|
|
|
Zurück |  | Bildübersicht M8-v (sehr schnell) 8-Kanal Telemetrie. | | Weiter |
|
|
|
W8 Zubehör/Optionen
|
|
|
Ladegerät: zum Laden der integrierten Akkueinheit. |
|
|
Kabel: 2m DC Versorgungskabel. |
|
|
Adapter: 8 Lemo Sensorstecker |
|
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
|
Option (-c): CAN Interface. |
|
|
Option (-u): USB-Interface. |
|
|
Option (-AS): Software zum Abgleich. |
|
|
Option (-WK): Werkskalibration. |
|
|
Option (-PP): Peiseler Platte |
|
|
|
|
|
|
