P8 8-Kanal-axiale-Telemetrie
|
|
|
P8 8-Kanal-Axiale Telemetrie
|
8 Kanal Axiale Mehrkanal - Telemetrie zur Mes- sung von Thermoelement und DMS - Messun- gen. Die Meßdatenübertragung d. Systems funk- tioniert konsequent berührungslos und ist somit wartungs- und verschleißfrei. Besonders geeig- net zum Einsatz an Bremsen-, Rad- und Wellen- prüfständen mit freiem axialen Wellenende.
|
|
|
|
P8 Kurzübersicht
|
Typ: |
Sensoren |
Signalbandb. |
Abtastrate |
Energievers. |
P8-s |
DMS, Thermoelement Typ K oder J |
75 Hz |
375 Hz |
Induktiv |
P8-f |
DMS, Thermoelement Typ K oder J |
300 Hz |
1500 Hz |
Induktiv |
P8-v |
DMS, Thermoelement Typ K oder J |
600 Hz |
3000 Hz |
Induktiv |
P8-K |
Thermoelement Typ K |
10 Hz |
100 Hz |
Induktiv |
|
|
|
|
|
8 selektiv programmierbare Kanäle für Thermoelement- und DMS-Messungen |
|
extrem robust, staub- und wassergeschützt |
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenüber- tragung und induktive Stromversorgung |
|
einfach wechselbare Sensoranschalteinheiten mit Klemmen oder Lötanschlüssen |
|
komfortable Programmierung mit PDA oder Notebook über Blue- Tooth oder Kabel |
|
automatischer Abgleich- und Testfunktionen |
|
besonders geeignet zum Einsatz an Bremsen-, Rad- und Wellen- prüfständen mit freiem axialen Wellenende |
|
Drehzahlen bis zu 5000 U/min bei entsprechender Installation |
|
|
|
|
Anwendungsgebiete von P8 Telemetriesystemen
|
|
Applikationen: Turbinen, Rührwerke, Zentrifugen, Zementdrehöfen, Pro- peller, Bau - und Tunnelmaschinen, Radachsen, Antriebswellen, Prüfstände, Werkzeugmaschinen, und, und, und... |
|
Branchen: Windanlagen, Kraftwerkanlagen, Walzwerkanlagen, Pharmazie, Automobilindustrie, Maschinenbau, Schienenfahrzeuge, Schiff- und Jacht- bau, Prüfstandsbau, Luftfahrtechnik ... |
|
|
|
|
|
|
|
|

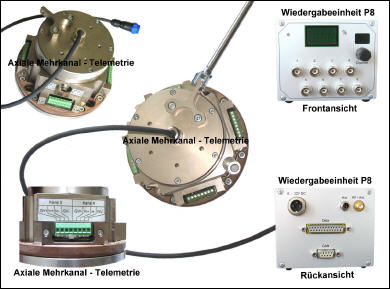

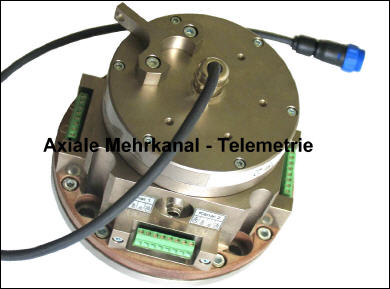

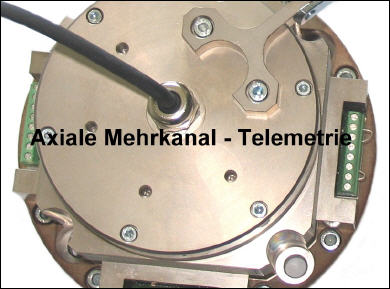

P8-s (langsam) Mobileinheit
|
|
|
|
Programmierbare axiale Mehrkanal-Telemetrie: Mobileinheit mit La- gerkopplung zwischen Rotor-u. Statoreinheit, staub- u. wassergeschützt. |
|
Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement- und DMS - Messungen. |
|
Signalbandbreite DMS: 75 Hz/Kanal (Abtastrate 375 Hz/Kanal). |
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K oder J -100°C...1000°C, linearisiert und kaltstellenkorrigiert. |
|
Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit. |
|
Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch. |
|

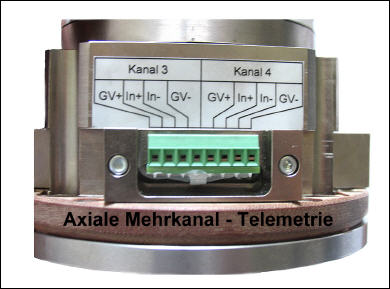

Sensoranschluss: 4 wechselbare Anschlusseinheiten mit Schraubklem- men oder Lötanschlüssen. |
|
Stromversorgung: durch Wiedergabeeinheit, berührungslose induktive Energieübertragung, somit wartungs- und verschleißfrei. |
|
Betriebstemperatur: 0°C...100°C, Option P8-t -20°C...120°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt, IP 64. |
|
Betriebsdrehzahl: bei entsprechender Installation bis 5000 U/min. |
|
Mechanische Kennwerte: Gew. 2kg; Durchm. 140 x 95mm; Adapt. 4x M8-Befestigungsschr., Zentrierdurchm. 140H6 u. Bohrung 5H6 für Passstift. |
|
|
P8 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
Versorgungsspg: 18V DC +/-10% <10W; Netzadapter 100..230 VAC. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
P8 Systemprogrammierung
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
Datenblatt P8-s (langsam) 8-Kanal Telemetrie.
|
|
Zurück | | Bildübersicht P8-s (langsam) 8-Kanal Telemetrie. | | Weiter |
|
|
P8 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel; 10m Verbindungskabel; 110...230VAC-Adapter. |
|
Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker. |
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-AS): Software zum Abgleich. |
|
Option (-WK): Werkskalibration. |
|
|
|
|
|
|
|
|
P8-f (schnell) Mobileinheit
|
|
|
|
Programmierbare axiale Mehrkanal-Telemetrie: Mobileinheit mit La- gerkopplung zwischen Rotor-u. Statoreinheit, staub- u. wassergeschützt. |
|
Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen. |
|
Signalbandbreite DMS: 300 Hz/Kanal (Abtastrate 1500 Hz/Kanal). |
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert. |
|
Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Abgleichfunktion: automatischer Nullabgleich im DMS- Bereich, Sensor- art, Empfindlichkeit. |
|
Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS-Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch. |
|
Sensoranschluss: 4 wechselbare Anschlusseinheiten mit Schraubklem- men oder Lötanschlüssen. |
|
Stromversorgung: durch Wiedergabeeinheit, berührungslose induktive Energieübertragung, somit wartungs- und verschleißfrei. |
|
Betriebstemperatur: 0°C...100°C, Option P8-t -20°C...120°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt, IP 64. |
|
Betriebsdrehzahl: bei entsprechender Installation bis 5000 U/min. |
|
Mechanische Kennwerte: Gew. 2kg; Durchm. 140 x 95mm; Adapt. 4x M8-Befestigungsschr., Zentrierdurchm. 140H6 u. Bohrung 5H6 für Passstift. |
|
|
P8 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
Versorgungsspg: 18V DC +/-10% <10W; Netzadapter 100..230 VAC. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
M8 Systemprogrammierung
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
Datenblatt P8-f (schnell) 8-Kanal Telemetrie.
|
|
Zurück | | Bildübersicht P8-f (schnell) 8-Kanal Telemetrie. | | Weiter |
|
|
M8 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel; 10m Verbindungskabel; 110...230VAC-Adapter. |
|
Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker. |
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-AS): Software zum Abgleich. |
|
Option (-WK): Werkskalibration. |
|
|
|
|
|
|
|
|
P8-v (sehr schnell) Mobileinheit
|
|
|
|
Programmierbare axiale Mehrkanal-Telemetrie: Mobileinheit mit La- gerkopplung zwischen Rotor-u. Statoreinheit, staub- u. wassergeschützt. |
|
Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen. |
|
Signalbandbreite DMS: 600 Hz/Kanal (Abtastrate 3000 Hz/Kanal). |
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert. |
|
Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Abgleichfunktion: automatischer Nullabgleich im DMS- Bereich, Sensor- art, Empfindlichkeit. |
|
Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS-Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch. |
|
Sensoranschluss: 4 wechselbare Anschlusseinheiten mit Schraubklem- men oder Lötanschlüssen. |
|
Stromversorgung: durch Wiedergabeeinheit, berührungslose induktive Energieübertragung, somit wartungs- und verschleißfrei. |
|
Betriebstemperatur: 0°C...100°C, Option P8-t -20°C...120°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt, IP 64. |
|
Betriebsdrehzahl: bei entsprechender Installation bis 5000 U/min. |
|
Mechanische Kennwerte: Gew. 2kg; Durchm. 140 x 95mm; Adapt. 4x M8-Befestigungsschr., Zentrierdurchm. 140H6 u. Bohrung 5H6 für Passstift. |
|
|
P8 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
Versorgungsspg: 18V DC +/-10% <10W; Netzadapter 100..230 VAC. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
P8 Systemprogrammierung
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
Datenblatt P8-v (sehr schnell) 8-Kanal Telemetrie.
|
|
Zurück | | Bildübersicht P8-v (sehr schnell) 8-Kanal Telemetrie. | | Weiter |
|
|
P8 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel; 10m Verbindungskabel; 110...230VAC-Adapter. |
|
Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker. |
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-AS): Software zum Abgleich. |
|
Option (-WK): Werkskalibration. |
|
|
|
|
|
|
|
|
P8-k (Thermo) Mobileinheit
|
|
|
|
Programmierbare axiale Mehrkanal-Telemetrie: Mobileinheit mit La- gerkopplung zwischen Rotor-u. Statoreinheit, staub- u. wassergeschützt. |
|
Signaleingänge: 8 feste Kanäle für Thermoelement - Messungen. |
|
Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal). |
|
Messbereiche: Thermoelement Typ K -100°C...1000°C, linearisiert und kaltstellenkorrigiert. |
|
Messgenauigkeit: +/-1°C |
|
Filter: Antialiasingfilter, Butterworth 6-polig. |
|
Kontrollfunktion: negativer Vollausschlag (-1000°C) bei Thermoelement- bruch. |
|
Sensoranschluss: 4 wechselbare Anschlusseinheiten mit Schraubklem- men oder Lötanschlüssen. |
|
Stromversorgung: durch Wiedergabeeinheit, berührungslose induktive Energieübertragung, somit wartungs- und verschleißfrei. |
|
Betriebstemperatur: 0°C...100°C, Option P8-t -20°C...120°C, nicht kondensierend. |
|
Schutzart: staub- und spritzwassergeschützt, IP 64. |
|
Betriebsdrehzahl: bei entsprechender Installation bis 5000 U/min. |
|
Mechanische Kennwerte: Gew. 2kg; Durchm. 140 x 95mm; Adapt. 4x M8-Befestigungsschr., Zentrierdurchm. 140H6 u. Bohrung 5H6 für Passstift. |
|
|
P8 Wiedergabeeinheit
|
|
Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended. |
|
Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel. |
|
Signalausgabe option (c): CAN Interface |
|
Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung. |
|
Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED. |
|
Versorgungsspg: 18V DC +/-10% <10W; Netzadapter 100..230 VAC. |
|
Betriebstemperatur: 0°C...60°C |
|
Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg. |
|
|
P8 Systemprogrammierung
|
|
Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA |
|
Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration. |
|
Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA. |
|
|
Datenblatt P8-k (Thermo) 8-Kanal Telemetrie.
|
|
|
|
P8 Zubehör/Optionen
|
|
Kabel: 2m DC Versorgungskabel; 10m Verbindungskabel; 110...230VAC-Adapter. |
|
Adapter: 37 pol. Miniaturstecker, alle Anschlusstecker. |
|
Antennen: Magnethaftfuss-Empfangsantenne. |
|
Programmierzubehör: Palm PDA, USB-Stick, Software. |
|
Option (-t): erweiterter Temperaturbereich -20°C...100°C. |
|
Option (-c): CAN Interface. |
|
Option (-u): USB-Interface. |
|
Option (-AS): Software zum Abgleich. |
|
Option (-WK): Werkskalibration. |
|
|
|
|
