Für die 1-Kanal Produktlinie K1, gibt es ein umfangreiches Sortiment an Zubehör, das ständig erweitert wird.


K1 Zubehör

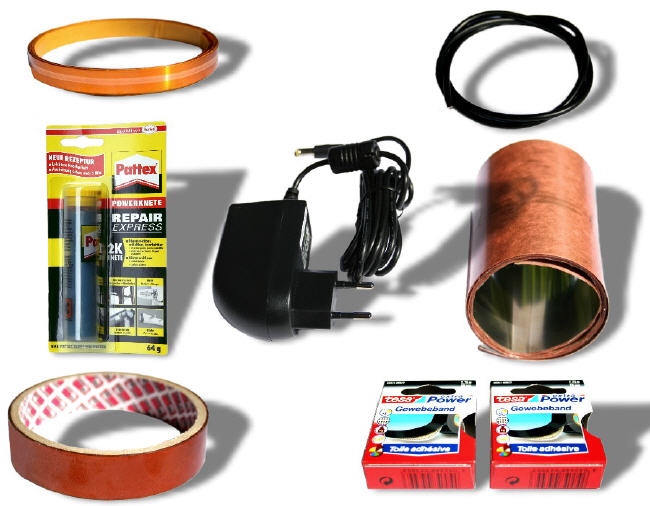

Installationskit IK-1M

Der Installationskit wird zur Installation der Rotorelektronik benötigt und enthält folgende Komponenten:


Mu-Metall (Nickel-Eisenlegierung), 2x1m Länge und 85mm breit (mit Klebeschicht).
Kupferband 1m Länge und 9,5 mm breit (mit Klebeschicht).
Isolierband (Gewebeband) 2,75m Länge und 19 mm breit.
Heißklebeband ( Temperaturbeständug) 3 m Länge und 19 mm breit.
2-komponenten Klebekit zum Installieren der Rotorelektronik auf Wellen.
Litze 2x 150 mm Länge.

Datenblatt Installationskit IK-1M


Installationskit IK-1M




Installationskit IK-1M

Der Installationskit wird zur Installation der Rotorelektronik benötigt und enthält folgende Komponenten:


Mu-Metall (Nickel-Eisenlegierung), 2x1m Länge und 85mm breit (mit Klebeschicht).
Kupferband 1m Länge und 9,5 mm breit (mit Klebeschicht).
Isolierband (Gewebeband) 2,75m Länge und 19 mm breit.
Heißklebeband ( Temperaturbeständug) 3 m Länge und 19 mm breit.
2-komponenten Klebekit zum Installieren der Rotorelektronik auf Wellen.
Litze 2x 150 mm Länge.

Datenblatt Installationskit IK-1M


Installationskit IK-1M




Stator SK1-S2A

Induktivübertrager für Distanzen <15 mm.
Abmessungen 25x30x45 mm.
Versorgt die Rotorelektronik induktiv.
Vorverstärker empfängt die Meßdaten.
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
Kabellänge 3m (Steckverbinder am Kabel IP 40).
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
Schutzgrad IP 67 (bei entsprechender Installation).
weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S2A


Stator SK2-S2A




Stator SK1-S4

Induktivübertrager für Distanzen <40 mm.
Abmessungen 35x50x70 mm.
Versorgt die Rotorelektronik induktiv.
Vorverstärker empfängt die Meßdaten.
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
Kabellänge 3m (Steckverbinder am Kabel IP 40).
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
Schutzgrad IP 67 (bei entsprechender Installation).
weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S4


Stator SK1-S4




Stator SK1-S7

Induktivübertrager für große axiale Bewegungen.
spezieler Induktivübertrager in unterschiedlichen Größen und Ausführungen.
Abmessungen ca. 107x190x25 mm.
Versorgt die Rotorelektronik induktiv.
Vorverstärker empfängt die Meßdaten.
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
Kabellänge 3m (Steckverbinder am Kabel IP 40).
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
Schutzgrad IP 67 (bei entsprechender Installation).
weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S7


Stator SK1-S7




Stator SK1-S8

Induktivübertrager für große axiale Bewegungen.
spezieler Induktivübertrager in unterschiedlichen Größen und Ausführungen.
Abmessungen ca. 107x190x25 mm.
Versorgt die Rotorelektronik induktiv.
Vorverstärker empfängt die Meßdaten.
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
Kabellänge 3m (Steckverbinder am Kabel IP 40).
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
Schutzgrad IP 67 (bei entsprechender Installation).
weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S8


Stator SK1-S8




Stator SK1-E1

Empfangskopf für Batteriebetrieb für Distanzen >300 mm.
Abmessungen ca. 25x25x15 mm.
Rotorelektronik muß mit Batterie versorgt werden.
Vorverstärker empfängt die Meßdaten.
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
Kabellänge 3m (Steckverbinder am Kabel IP 40).
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
Schutzgrad IP 67 (bei entsprechender Installation).
weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-E1


Stator SK1-E1
