D1-D2 Steuergeräte

Sprache auswählen


Vom Stator werden die gemessenen Signale von der Rotorelektronik RD1-M an die Steuereinheit weitergeleitet, wo die Messwerte sofort Analog ausgegeben werden oder per USB an den PC dargestellt werden.

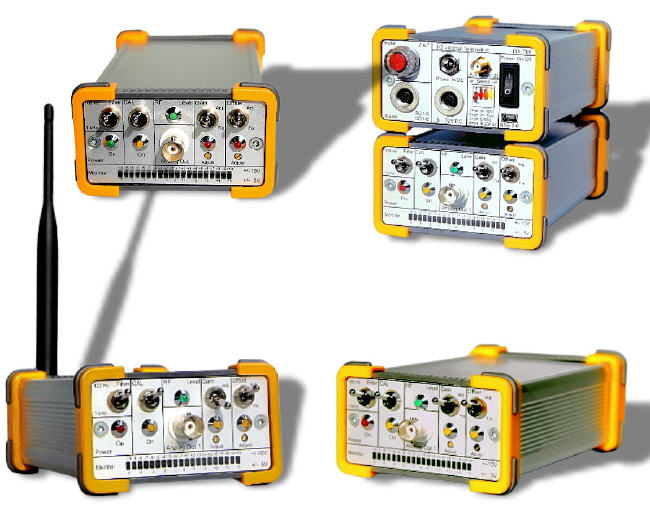

Die Steuergeräte sind äußerst robust und unter beengten Verhältnissen leicht zu be-dienen.

Sie speist zum einen den Induktivkopf oder Empfangskopf und wandelt zum anderen das digitale Signal wieder in ein Analogsignal zurück.



D1-D2 Steuergeräte





Steuergerät WD1-TM 1-Kanal

HF-Empfang,im Nahbereich, ultra robuster digitaler HF-Empfänger zur Signalrückgewinnung, überaus Jitter-Tolerant.
Analog Ausgang, standardmäßig 1-Kanal Analog, mit an der Rückseite der Wiedergabe einstellbare Ausgangsspannungen oder Stromausgang: 0-5, +/-5, +/-10 und 4-20mA.
Induktive Energieübertragung: induktive Versorgung der Rotorelektronik mit Leistungsbegrenzung. Standardmässig mit digitalen Poweroszillator, mit Reso-nanznachführung und aktiver Leistungsbegrenzung. Optional gibt es einen Poweroszillator mit hoher Oszillatorfrequenz, mit Resonanzachführung für kleine Einbaumaßnahmen, hochenergetischen Energieübertragung und unempfindlich gegenüber Aluminium.
USB 2.0: Anschluss zu direkten Messwerterfassung am PC und zur Steuerung aller Funktionen der Wiedergabe, vom PC aus.
Software, zur Messwerteinstellung im laufenden Betrieb. Messwerte können in der Software in der Oszilloskopfunktion oder in der Datenloggerfunktion dargestellt wer-den.
Spannungsversorgung, der Versorgungsspannungsbereich ist 8-36V
Auflösung, 16 Bit, je nach Anwendung.
Signalfrequenz, 1 kHz, höhere Signalfrequenzen.
Abmessungen, 130mm x 80 mm x 42 mm.
weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WD1-TM


Steuergerät WD1-TM 1-Kanal


Software WD1-TM 1-Kanal




Steuergerät WD2-TM 2-Kanal

HF-Empfang,im Nahbereich, ultra robuster digitaler HF-Empfänger zur Signalrückgewinnung, überaus Jitter-Tolerant.
Analog Ausgang, standardmäßig 2-Kanal Analog, mit an der Rückseite der Wiedergabe einstellbare Ausgangsspannungen oder Stromausgang: 0-5, +/-5, +/-10 und 4-20mA.
Induktive Energieübertragung: induktive Versorgung der Rotorelektronik mit Leistungsbegrenzung. Standardmässig mit digitalen Poweroszillator, mit Reso-nanznachführung und aktiver Leistungsbegrenzung. Optional gibt es einen Poweroszillator mit hoher Oszillatorfrequenz, mit Resonanzachführung für kleine Einbaumaßnahmen, hochenergetischen Energieübertragung und unempfindlich gegenüber Aluminium.
USB 2.0: Anschluss zu direkten Messwerterfassung am PC und zur Steuerung aller Funktionen der Wiedergabe, vom PC aus.
Software, zur Messwerteinstellung im laufenden Betrieb. Messwerte können in der Software in der Oszilloskopfunktion oder in der Datenloggerfunktion dargestellt wer-den.
Spannungsversorgung, der Versorgungsspannungsbereich ist 8-36V
Auflösung, 16 Bit, je nach Anwendung.
Signalfrequenz, 1 kHz, höhere Signalfrequenzen.
Abmessungen, 130mm x 80 mm x 42 mm.
weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WD2-TM


Steuergerät WD2-TM 2-Kanal


Software WD2-TM 2-Kanal
